1° RESISTENCIA DEL HORMIGÓN A COMPRESIÓN

A pesar de que la relación agua/cemento es el factor que más influye en la resistencia del hormigón no pueden darse valores fijos que relacionen ambas magnitudes por depender, además, de otros muchos factores. En la tabla 3.1 se incluyen unos valores orientativos de la relación agua/cemento que no deben superarse, en función de la resistencia del hormigón, del tipo de árido y de la clase de cemento, para unas condiciones de ejecución suficientemente buenas.

TABLA 3.1
VALORES ORIENTATIVOS MÁXIMOS DE LA RELACIÓN AGUA/CEMENTO EN
FUNCIÓN DE LA RESISTENCIA DEL HORMIGÓN A COMPRESIÓN A 28 DÍAS

(*) Hormigones sin aditivos

La relación agua/cemento debe ser tan baja como sea posible, pero teniendo en cuenta que debe permitir una adecuada trabajabilidad y compactación del hormigón y que debe evitarse, además1 el fenómeno de segregación de los áridos gruesos. A veces, para conseguir estas características, es necesario utilizar mayor cantidad de cemento de la estrictamente necesaria, o emplear aditivos adecuados.

Conviene recordar que la resistencia característica, fck, que se consigue en obra es obviamente menor que la resistencia media, fcm, obtenida en los ensayos de laboratorio. En la tabla 3.2 se dan unos valores, meramente indicativos, de la relación entre ambas resistencias, según el Código Modelo CEB-FIP-90 y según el Código ACI-316-84, para unas condiciones de ejecución suficientemente buenas.

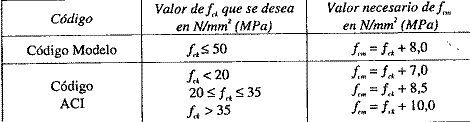

TABLA 3.4

VALORES ORIENTATIVOS DE LA RESISTENCIA

MEDIA EN FUNCIÓN DE LA RESTENCIA CARACTERISTICA
